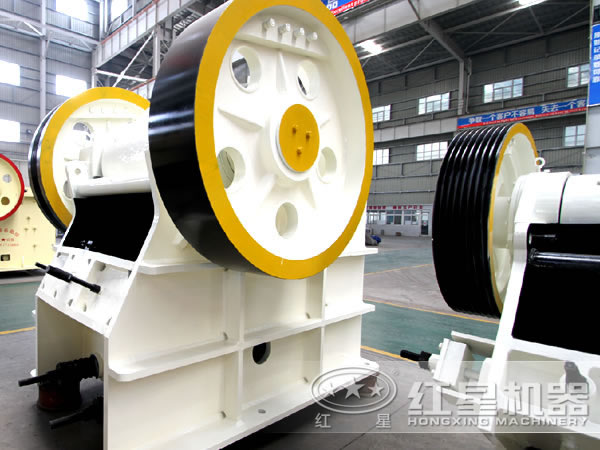

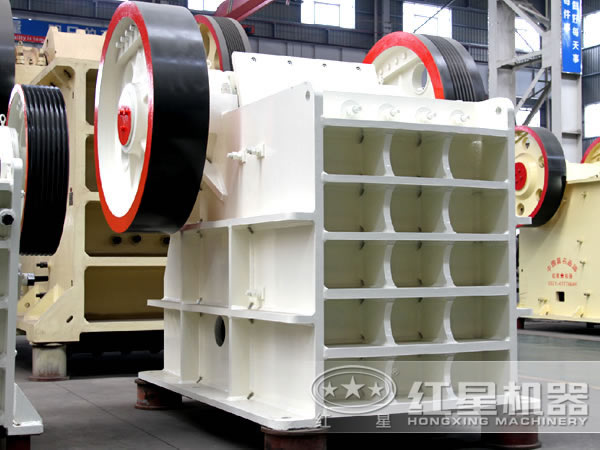

在顎式破碎機的工作過程中，當有異物進入破碎腔后，需要有過載保護裝置將異物排出破碎機，以免影響破碎機的正常工作。液壓過載保護系統就是一種過載保護功能很好的裝置，它安全可靠、維修使用方便、且易于實現自動化，重要的是可大幅提高破碎機的生產能力。

液壓過載保護裝置的工作原理

采用油壓調節裝置調節柱塞式噴油泵的有效泵油行程，根據液壓系統微量泄漏油量大小自動調節注油量，工作缸采用螺栓限制極限伸長位置，克服了動顎對液壓系統油壓的脈沖，便于排礦口調節。其工作過程可分為四個部分：正常工作、過載保護、排除故障和自動恢復，能夠盡可能地保證破碎機的正常工作。

液壓過載保護系統對破碎機大有裨益的原因可從下面三個角度進行分析：

1、顎式破碎機液壓保護系統泵油僅供微量的泄漏，系統油壓恒定，因此可將短行程的工作液壓缸安裝在顎式破碎機推力板后面，其它液壓元件可“濃縮”在一個小小的“黑箱”里，其體積大大減小，從安裝的角度說完全可行。

2、由于推力板推力較大，用工作液壓缸作用力支持，致使在一定液壓系統油壓情況下必須有較大的工作液壓缸活塞面積，增大了工作液壓缸的安裝難度。但在設計上完全可以使工作液壓缸中心線與推力板之間有一個夾角，接觸點被支持在機架后平面上，這樣可在推力板后部易實現液壓缸的安裝。

3、液壓油具有一定的壓縮性，在油壓力變化較大時，因其壓縮性而產生微振。正常工作時液壓系統穩定，不會產生微振，對破碎機沒有影響。

液壓過載保護系統的優勢

在過載頻繁場合，顎式破碎機采用液壓過載保護具有明顯的優越性?，F(xiàn)有的液壓過載保護裝置，由于推力板強大的沖擊致使液壓元件易泄漏，同時由于溢流閥較大的泄漏量，使系統成本高、功耗大、體積大。本節介紹的液壓過載保護裝置則有所改進，優點如下：

1、安全、可靠，反應靈敏?？煽啃詫?duì)于保護裝置相當重要。該液壓保護系統能確保機器安全運轉，即使是系統中動作閥發生故障而不能動作，儲能器兼有緩沖作用，可使推力板在過載時右移，并通過壓力繼電器實現斷電、報警。

2、可以調節過載載荷，根據不同的場合通過調節裝置中調節螺母調節過載載荷。

3、過載后能可靠保護、自動排除故障、較快復位以恢復正常生產，無需更換零部件，既經濟又省時。

4、便于微機操作和控制，易于實現破碎過程自動化。

通過分析顎式破碎機液壓過載保護系統的基本工作原理及優勢，可以得出，該裝置對于提升顎式破碎機生產能力有十分大的幫助。
